Podstawowe elementy konfiguracji stacji APRS

• Częstotliwość emitowania beaconu - zwykle wynosi dla stacji ruchomych od 1 do 5 minut. Natomiast dla stacji stałych przyjmuje się odstęp 30 minut. Dzięki temu w ciągu pół godziny powstaje na mapie pełny obraz aktywnych stacji.

Inaczej to wygląda w przypadku przekaźników regionalnych w trybie n-N, które przekazując ramki packetowe nie zawsze umieszczają swoją identyfikację. Zatem, aby spełnić wymóg podawania przynajmniej co 10 minut znaku wywoławczego stacji nadającej, ich beacon wysyłany jest w odstępach 10 minutowych. Raporty pogodowe wysyłane są zwykle co 5 minut.

• Komentarz - informacja zwięzła i istotna, umieszczanie własnego znaku wywoławczego jest niepotrzebnym dublowaniem, często podawana jest częstotliwość foniczna, na której stacja jest osiągalna, czy adres e-mailowy, imię.

WIDE1-1

Zalecane jest, aby stacja domowa oddalona od regionalnego digi (przynajmniej 5-10 km), szczególnie w miejscach, gdzie stacje ruchome mają trudności z wejściem na digi regionalny, pracowała jako przekaźnik WIDE1-1. Chyba że jest obok siebie kilku sąsiadów ze stacjami APRS, wówczas tylko jeden z nich powinien uaktywnić tę funkcję. Absolutnie nie należy uaktywniać swojej stacji jako digi WIDEn-n ani SPn-n - w danym regionie powinien być tylko jeden digi o takim charakterze. Wyjątkiem tu może być okoliczność awarii, czy konserwacji regionalnego digi. Inaczej powodujemy blokowanie częstotliwości niepotrzebnym mnożeniem ramek packetowych. Również uaktywnianie stacji domowej jako WIDE1-1 pod bokiem regionalnego digi wywołuje zbędne powtarzanie ramek.

Uaktywnienie WIDE1-1 w UI-View i w TM-D700 (pozycje w menu 3-K i 3-L).

UI-View

Konfiguracja stacji

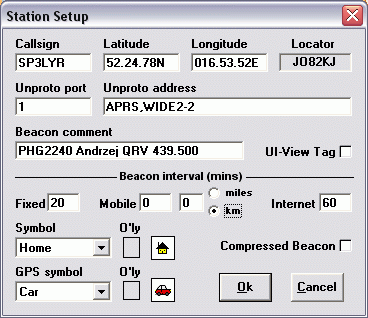

Podstawowe elementy konfiguracji stacji APRS wpisujemy w następujący sposób w programie UI-View. W zakładce 'Setup' otwieramy 'Station Setup'. Pokazuje się okno, jak po prawej.

Callsign - znak wywoławczy z SSID lub bez niego.

Latitude - szerokość geograficzna w formacie stopnie, minuty, setne części minuty (oddzielone kropkami) oraz N lub S.

Longitude - długość geograficzna w formacie, jak powyżej oraz E lub W.

Unproto port - korzystając z jednego pasma (np. UKF), a więc z jednego TNC, wpisujemy jego port jako '1'.

Unproto address - program UI-View łączy tu w jedno dwa adresy packetowe: adres przeznaczenia i adres digi (czyli adresata i ścieżkę). Wpisujemy je oddzielone przecinkami, bez odstępów.

Beacon comment - nasz własny dowolny komentarz; umieszczanie własnego znaku wywoławczego jest tu zbędne; parametr PHG powinien być na początku pola komentarza, o ile go umieszczamy (nie może być odstępu przed literami ani przed cyframi); parametr A może znaleźć się w dowolnym miejscu komentarza.

UI-View Tag - zaznaczenie tego pola sprawia umieszczenie informacji o wersji programu UI-View na końcu pola komentarza.

Beacon interval - konfiguracja częstotliwości wysyłania beaconu  naszej pozycji (w minutach; zero - brak beaconu):

• Fixed - pracujemy jako stacja stała (bez GPS); beacon wysyłany na porcie (portach) radiowym, 30 minut dla ścieżki trzystopniowej, 20 minut dla ścieżki dwustopniowej, 10 minut dla ścieżki jednostopniowej.

• Mobile - pracujemy jako stacja ruchoma, UI-View automatycznie przyjmuje tę konfigurację, kiedy otrzymuje dane z dołączonego odbiornika GPS; pierwsze okienko - wysyłanie beaconów wg stałego czasu (zwykle 15 minut); drugie okienko - wysyłanie beaconów wg przemierzanej odległości w milach lub kilometrach. Wpisanie 15 minut i 1 km spowoduje wysyłanie beaconów co 1 km, ale nie rzadziej niż co 15 minut.

• Internet - wysyłanie beaconu bezpośrednio  do APRS-IS, o ile jesteśmy połączeni z serwerem (zwykle 30 minut)

Symbol - wybór symbolu wysyłanego w beaconach, gdy pracujemy jako stacja stała, jego wybór jest ułatwiony przez ukazanie nazwy symbolu i jego wyglądu.

O'ly - niektóre symbole mogą mieć wykładnik zgodnie z tabelą w dziale Symbole (UI-View określa te symbole jako No., np. symbol digi z wykładnikiem znajdziemy na liście jako No. Digi)

GPS symbol - wybór symbolu wysyłanego w beaconach, gdy pracujemy jako stacja ruchoma (UI-View otrzymuje dane z odbiornika GPS).

Compressed Beacon - wysyłanie beaconu w formie skompresowanej (kompresja base-91, odmienna od kompresji Mic-E); w tym formacie nie jest przewidziane wprowadzenie parametru PHG, jeśli wpisaliśmy go w 'Beacon comment', to nie należy posługiwać się kompresją.

Konfiguracja wysyłania wiadomości

Konfiguracja digi

W programie UI-View ustawienia naszej stacji jako przekaźnika (digi) znajdują się pod zakładką 'Setup' - otwieramy 'Digipeater Setup'. Pokazuje się okno, jak po prawej.

Enable digi - zaznaczenie okienka powoduje uaktywnienie funkcji przekaźnika (digi) w naszej stacji; zaznaczamy x, chyba że sąsiad już to zrobił.

UI Only - zaznaczenie okienka sprawia, że przekazywane będą wyłącznie ramki packetowe UI (czyli stosowane w APRS); zaznaczamy x.

Alias substitution - zaznaczenie okienka powoduje wstawianie do przekazywanej ramki naszego znaku lub aliasu, zgodnie z polem 'Sub Alias'; zazwyczaj zaznaczamy x.

SPn-n i WIDEn-n - dotyczą funkcji, kiedy program obsługuje digi regionalny; tu zostawiamy puste.

Alias(es) - wpisujemy znaki i/lub aliasy (oddzielone przecinkiem bez odstępów), na które nasza stacja ma zareagować i przekazać je dalej, jeśli takowe znajdą się w ścieżce przychodzącej ramki packetowej; nasza stacja ma pracować jako digi WIDE1-1, zatem wpisujemy tu 'WIDE1-1' oraz własny znak naszej stacji.

Sub Alias - nasz znak, który będzie wstawiany do przekazywanych ramek packetowych, o ile zaznaczyliśmy okienko 'Alias substitution'; wpisujemy znak lub alias spośród wpisanych w powyższym okienku 'Alias(es)'

Dupe secs - określa liczbę sekund przechowywania w pamięci przekazanych ramek, aby uniknąć duplikatów.

Digi routes - stacja posiadająca więcej niż jeden port, np. jeden dla KF i drugi dla UKF, może opisać tu kombinację przekazywania ramek pomiędzy różnymi portami; dla stacji o jednym porcie: 1=1.

Pracę z APRS można rozpocząć po włączeniu TNC. W radiu TH-D7 naciskamy klawisz 'TNC', tak aby na wyświetlaczu pojawiło się 'TNC' (nie 'TNC PACKET'). W radiu TM-D700 naciskamy klawisz funkcyjny 'F' dłużej niż jedną sekundę, a następnie lewy dolny klawisz opisany jako 'TNC', tak aby na wyświetlaczu pojawiło się 'TNC APRS' (nie 'TNC PKT'). Oczywiście częstotliwość radia ustawiamy na 144.800.

Powyższe ustawienia możemy wpisać do radia Kenwood z pomocą programów pod PC - odpowiednio MCP-D7G i MCP-D700. Przykładowo podane parametry są typowe i można na nich się wzorować, zostały wpisane dla układu pracy stacji ruchomej z podłączonym odbiornikiem GPS.

Kliknij na okno, aby ściągnąć program lub pobierz je ze strony.

Tiny Trak

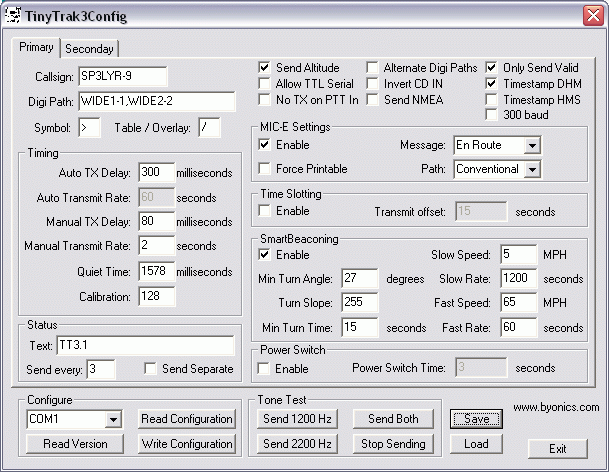

Konfiguracja Tiny Trak'a odbywa się za pomocą programu dla PC, jak widać obok dla jego wersji 3, lub za pomocą programu dla Macintosh'a, lub też za pomocą programu dla Palma. Programy do konfiguracji TT pozwalają na wpisanie dwóch różnych konfiguracji: 'Primary' i 'Secondary'. Wybór konfiguracji, w jakiej pracuje TT, odbywa się za pomocą zewnętrznego przełącznika (przejście do pracy w konfiguracji 'Secondary' następuje po połączeniu SW1 z masą).

Callsign - własny znak wywoławczy.

Digi Path - ścieżka packetowa.

Symbol - wpisywany jest wg /$ lub \$, kolejność pól jest tu zamieniona, tzn. najpierw wybieramy symbol, a następnie tabelę/wykładnik (nie każdy symbol może być połączony z wykładnikiem).

Timing - ustawienie czasów:

• Auto TX Delay - Opóźnienie wysyłania packetu w stosunku do PTT (max. 1700 ms)

• Auto Transmit Rate - Częstotliwość wysyłania pozycji (min. 1 s, max. 65535 s, tj. 18,2 godz.)

• Manual TX Delay - Opóźnienie wysyłania packetu w stosunku do PTT, kiedy PTT jest włączane za pomocą PTT IN (port Radio - Pin 8)

• Manual Transmit Rate - minimalne odstępy czasowe w wysyłania pozycji, kiedy PTT jest włączane za pomocą PTT IN (port Radio - Pin 8), PTT może np. być cały czas uziemione; w takim przypadku CD (kontrola zajętości kanału) jest ignorowane.

• Quiet Time - czas ciszy na kanale zanim rozpocznie się transmisja, oznaką stanu ciszy na kanale jest pulsująca CD LED (żółta)

• Calibration - kompensacja niedokładności rezonatora ceramicznego, od którego uzależniona jest prędkość packetu. Wartość 128 jest wpisana wówczas, gdy korekta nie jest potrzebna.

Status Beacon - beacon statusu:

• Text - wpisujemy nasz dowolny komentarz. Możemy również w przypadku, gdy nie posiadamy odbiornika GPS, wpisać całość pola informacji AX.25, a więc dane zawierające naszą pozycję i symbol. Wysyłamy w ten sposób beacon stacji stałej, oraz komentarz, jak np. !5224.78N/01653.52E- Andrzej czy nawet z parametrem PHG !5224.78N/01653.52E-PHG1100 Andrzej Dla takiej opcji beaconu stacji stałej należy zaznaczyć okienko 'Only Send Valid'. Ikona wysyłana jest wg kodu /$ lub \$ zawartego w beaconie (tu /- ).

• Send every - wysyłanie statusu odbywa się co n transmisji (np. 2 - co drugą transmisję)

Send Altitude - wysyłaj wysokość (npm) - zaznaczenie powoduje wysyłanie wysokości, kiedy GPS podaje sentencję $GPGGA.

Alternate Digi Paths - zaznaczenie powoduje korzystanie przez TT na przemian z konfiguracji 'Primary' i 'Secondary' w wysyłaniu beaconów; jest to przydatne szczególnie dla wysyłania beaconów z różnymi ścieżkami packetowymi.

Only Send Valid - zaznaczenie powoduje powstrzymanie TT od wysyłania beaconów pozycji, gdy nie ma danych z GPSa, beacon statusu będzie dalej wysyłany.

Allow TTL Serial - zaznaczenie powoduje, że po włączeniu TT sprawdza, czy dane z GPS są na poziomie RS-232, czy TTL. Jeśli są na poziomie TTL, diody zielona i żółta będą pulsowały trzy razy więcej po włączeniu TT. Gdy nasz GPS nie pracuje na poziomach TTL, należy okienko zostawić puste.

Invert CD IN - zaznaczenie powoduje odwrócenie CD (carrier detect - kontrola zajętości kanału).

Timestamp DHM - zaznaczenie powoduje wysyłanie danych czasu (dzień, godzina, minuta) z każdym beaconem wychodzącym z TT (z wyjątkiem formatu MIC-E, który nie przewiduje danych czasu)

Timestamp HMS - zaznaczenie powoduje wysyłanie danych czasu (godzina, minuta, sekunda) z każdym beaconem wychodzącym z TT (z wyjątkiem formatu MIC-E, który nie przewiduje danych czasu)

No PTT Out while PTT In - zaznaczenie powoduje, że nie będzie uaktywniane PTT Out, gdy zostanie rozpoznane PTT In. Pozwala to na połączenie za pomocą jednego przewodu PTT Out oraz PTT In. Wówczas należy D6 zbocznikować.

MIC-E Settings - ustawienia formatu Mic-E, czyli danych w formie skompresowanej. Taki format zawiera oprócz symbolu stacji i statusu, dane pozycji, prędkości, kierunku i wysokości.

• Enable - zaznaczenie powoduje uaktywnienie formatu MIC-E

• Force Printable - zaznaczenie powoduje modyfikację formatu MIC-E, aby posługiwał się drukowalnymi znakami. Wysyłanie niedrukowalnych znaków powoduje przekłamanie danych na niektórych IGatach pracujących z aprsd. Modyfikacja Mic-E wywołuje pewne zaokrąglenia, np. kierunek przemieszczania się będzie zamieniony z 2 na 4 stopnie.

• Message - wybór jednego z ośmiu standardowych komentarzy statusu. Szczególnie należy być ostrożnym z tekstem 'Emergency!', który wywołuje alarm u większości stacji.

• Path - wybór jednej ze ścieżek packetowych w MIC-E, aby korzystać ze ścieżki wcześniej wpisanej, należy wybrać 'Conventional'.

Time Slotting - uaktywnienie powoduje rozpoczęcie wysyłania beaconów względem pełnej godziny wzorując się na czasie z odbiornika GPS. Czas musi być mniejszy niż 'Auto Transmit Rate'. Jest to przydatne przy synchronizacji wysyłania beaconów przez różnych trackerów. Jednak 'SmartBeaconing' ma pierwszeństwo przed 'Time Slotting'.

SmartBeaconing - Steve Bragg stworzył funkcję algorytmu dla dostosowania odstępów w wysyłaniu beaconów w zależności od prędkości i zmian kierunku przemieszczania się trackera. Zwiększenie prędkości trackera powoduje liniowy wzrost 'transmit rate' (odstępów czasowych w wysyłaniu beaconów). SmartBeaconning posługuje się również CornerPegging, aby spowodować transmisję, kiedy tracker skręca. Aby używać SmartBeaconning wysyłane sentencje z GPSa muszą zawierać dane o prędkości i kierunku przemieszczania się w formacie $GPRMC. Więcej informacji znajduje się na stronie HamHUD.

Power Switch - uaktywnienie poprzez J6 włączania/wyłączania radia lub odbiornika GPS na określony czas przed transmisją beaconu. Podawane jest +5V, po transmisji 0V.

Konfiguracja TT z pomocą Palma pozwala na wpisanie wszystkich powyższych parametrów i dodatkowo daje możliwość wyświetlania danych z odbiornika GPS lub ręcznego ich wpisywania, gdy GPS nie jest podłączony (w przypadku WX Trak można ręcznie wpisać dane pogodowe).

APRSPoint

Konfiguracja podstawowych elementów w programie APRSPoint następuje w oknie, jak widać poniżej. Wchodzimy przez 'View' - 'Settings'.
